Теплогенератор вертикальной компоновки внутреннего исполнения
Доступные исполнения

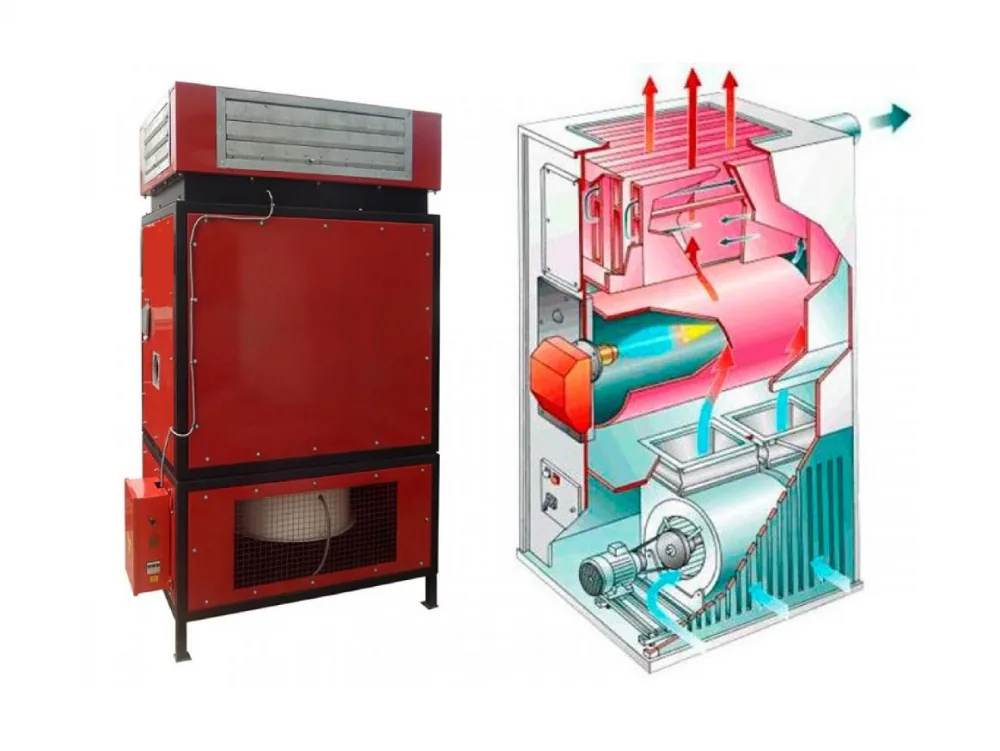

Теплогенераторы (воздухонагреватели) NORDMATIC модели VT-K — полностью автоматизированные промышленные отопительные установки рекуперативного типа. Предназначенные для воздушного обогрева зданий, сооружений и помещений любых типов. Данная модель подходит только для размещения внутри помещения. Используются для присоединения к приточным и нагнетающим воздуховодам и состоят из двух модулей: вентиляторного и теплообменного.
Вентиляторный модуль — располагается в основании теплогенератора, по требованию заказчика возможно изменение направления движения потока сверху вниз. Этот модуль предназначен для нагнетания воздушного потока и съёма тепловой энергии с теплообменного модуля. На вентиляторный модуль устанавливается металлическая защитная сетка и предусмотрена возможность подключения канала забора воздуха.
Для удобства эксплуатации и исключения перегрева автоматика управления ТГ располагается на внешней стороне вентиляторного модуля. Теплообменный модуль оснащенный необходимыми термодатчиками и факельным дутьевым горелочным устройством, крепится на вентиляторный блок. Теплообменник теплового модуля изготавливается из жаропрочной котловой стали 09Г2С, при гарантированном заборе воздуха из отапливаемого помещения или из жаропрочной нержавеющей стали AISI 304, при заборе воздуха с улицы. В Теплообменнике из стали AISI 304 предусмотрен конденсатоотводчик. На противоположной от горелочного устройства стороны теплового модуля располагается раструб для подсоединения дымохода.
На всех моделях теплогенераторов NORDMATIС на тупиковой стенке реверсивной камеры сгорания устанавливается съёмная плита из жаропрочной стали с прослойкой (до 50 мм) из вермикулитно-шамотной смеси. Такая конструкция защищает стенку камеры сгорания от прогорания в процессе эксплуатации.
Упрощённый принцип работы теплогенератора косвенного нагрева:
Требуемую в помещении температуру воздуха выставляют на выносном терморегуляторе;
После включения ТГ начинает работать в автоматическом режиме;
Горелочное устройство включается и создает пламя в камере сгорания (управление работой горелочного устройства осуществляется через встроенный электронный блок);
Встроенный вентилятор обдува включается автоматически после предварительного прогрева теплообменника;
При достижении температуры установленной на терморегуляторе для помещения, горелочное устройство выключается, вентиляторы обдува продолжают охлаждать теплообменник ТГ;
При снижении температуры до заданных параметров, горелочное устройство автоматически включается и ТГ продолжает нагнетать необходимый поток воздуха.
Теплогенераторы NORDMATIC высокое качество, надёжность в эксплуатации и хорошие потребительские свойства:
Удобство эксплуатации:
Модель конкретного нагнетательного вентилятора подбирается в зависимости от мощности теплогенератора, от типа подключения к конкретным воздуховодам и от технических характеристик данных воздуховодов.
Для того чтобы теплогенератор выдавал нагрев воздуха в определённой дельте разницы температур, в обязательном порядке должно быть рассчитано:
— выходное давление создаваемое нагнетательным вентилятором, достаточное на преодоление сопротивления проектируемых или установленных воздуховодов;
— необходимый объём воздуха пропускаемого через теплообменник ТГ.
