Назначение:
Станция предназначена для автоматического контроля и корректировки ключевых параметров воды в бассейне: редокс-потенциала (Redox), уровня pH и уровня CL. Обеспечивает точное дозирование реагентов без использования встроенных дозирующих насосов, управляя внешними насосами через сигналы 4-20 мА, 0-10 В или импульсные команды.

Требования к дозирующим насосам
Тип насоса: мембранный.

Управление: поддержка внешних сигналов — импульсный, 4-20 мА, 0-10 В.

Ключевые функции и возможности.

1. Интеллектуальное регулирование:

Использование ПИД-регулятора (пропорционально-интегрально-дифференциальное управление) для точного и плавного дозирования реагентов.

2. Защита от некорректной работы:

Автоматическое отключение насоса при отсутствии изменения параметров воды в течение заданного времени.
Ограничение максимальной производительности насосов в зависимости от объема бассейна и производительности циркуляционного насоса (с возможностью ручной корректировки).

3. Гибкость настроек:

Выбор типа дозирования: pH минус или pH плюс (настраивается пользователем).
Калибровка pH-электрода с возможностью корректировки по данным фотометра.
Выбор буферных растворов для калибровки: 4.0 и 7.0 или 7.0 и 9.0.

4. Контроль и безопасность:

Аварийная сигнализация при выходе параметров воды за допустимые пределы с блокировкой дозирования.
Блокировка дозирования во время долива воды и на заданное время после него.
Журнал аварийных событий (последние 50 записей): опустошение канистр, критические значения параметров, недостаточный поток воды и др.

5. Удобство эксплуатации:

Подсвечиваемый ЖК-дисплей с отображением:
Текущего времени.
Расхода воды через измерительную ячейку.
Показателей Redox (Rx), CL и pH. (в зависимости от станции)
Светодиодная индикация состояния системы.
Два уровня паролей (клиентский и сервисный) для защиты настроек.
Энергонезависимая память с резервным питанием.

6. Опциональные возможности:

Регулировка потока воды в измерительной ячейке с помощью электронного расходомера.
Подключение датчиков уровня в канистрах с реагентами (при использовании специальной всасывающей арматуры).

Объекты управления

Дозирующие мембранные насосы (подключение через Блок 4-20).
Устройства аварийной сигнализации.

Используемые датчики

Rx-электрод (редокс-потенциал).
pH-электрод.
Электронный расходомер в измерительной ячейке.
Датчики уровня в канистрах (опционально).
Датчик потока воды в трубопроводе фильтрации (опционально, не входит в комплект).

Преимущества.

Точность: ПИД-регулирование и калибровка по буферным растворам.
Безопасность: Защита от передозировки, аварийная блокировка.
Адаптивность: Настройка под конкретный бассейн и условия эксплуатации.
Надёжность: Энергонезависимая память и резервное питание.

Применение:
Станция идеально подходит для бассейнов любого объема, где требуется точный автоматический контроль качества воды без использования встроенных дозирующих насосов.

Особенности

Гарантийный срок службы станции в течение 24 месяцев со дня продажи при условии соблюдения Покупателем требований к транспортированию, хранению, монтажу и эксплуатации, изложенных в Руководстве по эксплуатации.
Гарантийный срок службы рН-электрода, Калибровочных растворов рН 7.0 и 9.0 течение 6 месяцев со дня продажи при условии соблюдения Покупателем требований к транспортированию, хранению, монтажу и эксплуатации, изложенных в Руководстве по эксплуатации.
Во избежание возможных недоразумений сохраняйте в течение срока службы станции документы, прилагаемые к нему при продаже (Гарантийный талон, накладные).
Гарантия не распространяется на станцию, если его недостатки возникли вследствие:-

- нарушения Покупателем правил транспортирования, хранения и эксплуатации станции;

- неправильного монтажа или подключения станции;

- внесения несанкционированных Производителем изменений в конструкцию станции;

- отклонения параметров питающей сети от требований Руководства по монтажу и эксплуатации;

- действий третьих лиц;

- действий непреодолимой силы (стихия, пожар, молния, наводнение, затопление и т.п.).

Срок службы станции: 10 лет.

Комплектация

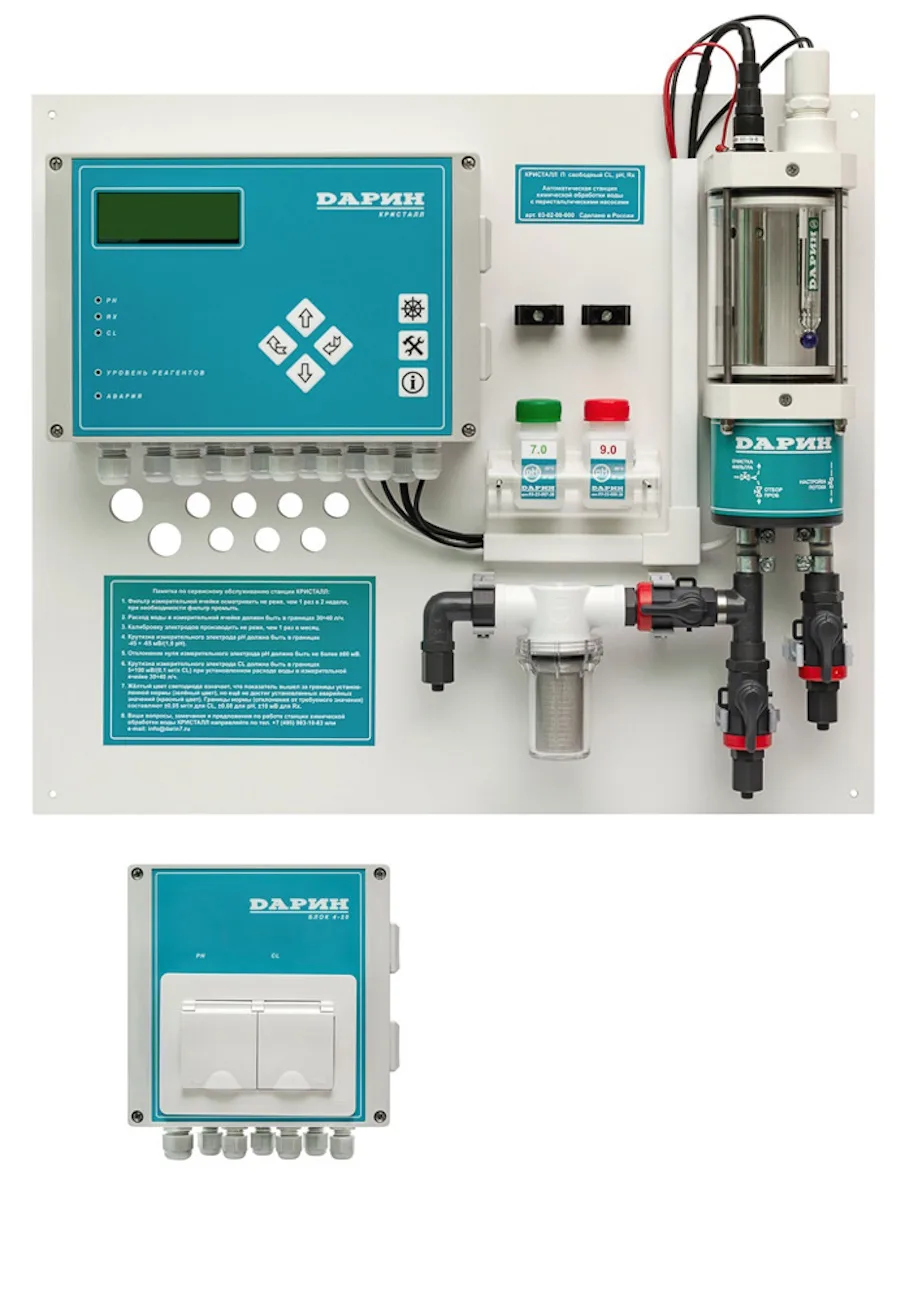

1 03-34-900-60 Панель управления Кристалл Rx, pH в сборе: Контроллер, принимающий сигналы измерительных электродов и управляющий работой дозирующих насосов; Ячейка измерительная разборная, с фильтром тонкой очистки 400 мкм, расходомером, регулятором потока и краном отбора проб 1 шт.
2 03-30-042-20 Гильза pH-Rx-электрода (2 шт.) 1 шт.
3 03-35-801-11 рН-электрод, для измерения водородного показателя воды - расходный элемент станции 1 шт.
4 03-35-821-11 Rx-электрод, для измерения окислительно-восстановительного потенциала воды 1 шт.
5 03-22-006-30 Калибровочный раствор рН-6.86, 30мл - расходный элемент станции 1 шт.
6 03-22-008-30 Калибровочный раствор рН 9.18, 30мл - расходный элемент станции 1 шт.
7 56-00-001-00 Кабель интерфейсный для соединения Контроллера с Блоком 4-20 5 м.
8 03-20-005-00 Блок 4-20: дозирование рН и CL без дозирующих насосов 1 шт.
9 03-24-104-00 Всасывающая арматура, гибкая, с обратным клапаном, для реагентов рН и CL 2 шт.
10 03-23-003-30 Клапан впрыска быстросъёмный (реагенты рН и CL), с обратным клапаном, ПВХ, подсоединение G 1/2", L=30мм - расходный элемент станции 2 шт.
11 62-16-046-00 Трубка для дозирования реагентов рН и CL, PTFE, 6/4 мм 6 м.
12 62-16-068-00 Трубка для измеряемой воды, PTFE, 8/6 мм 5 м.
13 64-04-014-00 Кран шаровый для подачи и возврата измеряемой воды, ПВХ, подсоединение G 1/4" 2 шт.
14 03-23-004-00 Ниппель для подачи и возврата измеряемой воды, для трубки 8/6мм, ПВХ, подсоединение G 1/4" 2 шт.
15 42-50-004-00 Комплект крепежа панели управления Кристалл CL, pH, Rx (саморез = 4 шт, дюбель = 4 шт.) 1 шт.
16 42-50-002-00 Комплект крепежа Блока 4-20 (саморез = 4 шт, дюбель = 4 шт.) 1 шт.
17 Паспорт 1 шт.
18 Руководство по эксплуатации и монтажу 1 шт.
19 Краткая инструкция по запуску бассейна 1 шт.
20 Шаблон для крепления Блока М 1 шт
