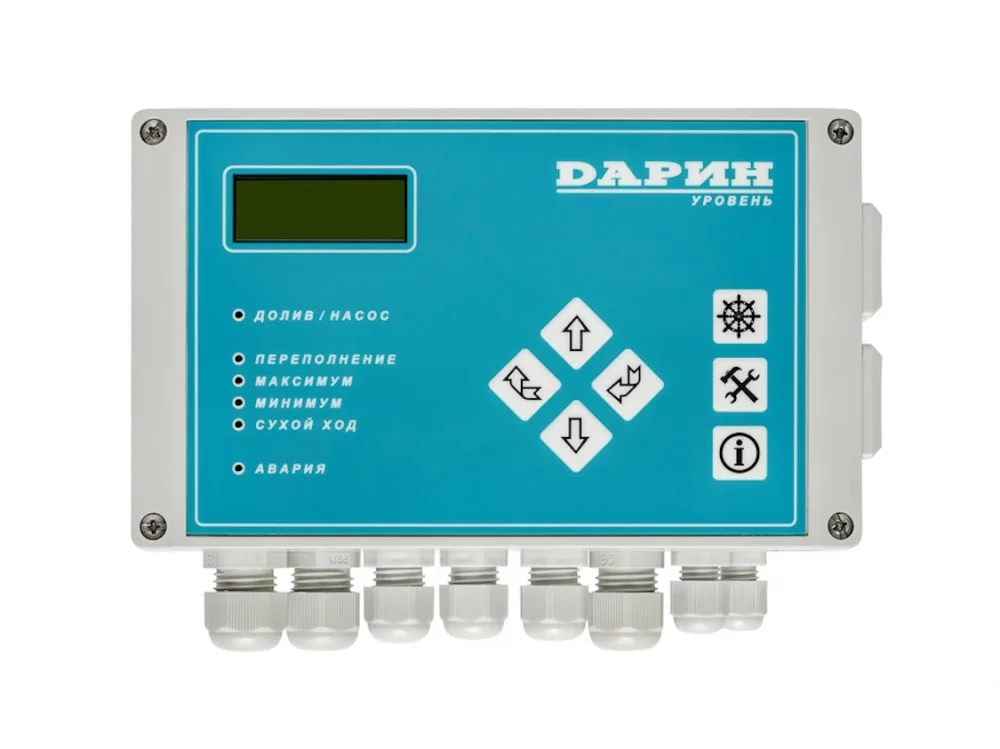

Прибор для автоматического управления уровнем воды в резервуаре или аварийном (дренажном) приямке Дарин

Данный прибор является многофункциональным контроллером уровня воды, предназначенным для автоматизации управления резервуарами и дренажными системами. Его ключевая задача — обеспечить бесперебойную работу, предотвратить переполнение или осушение емкостей и защитить техническое помещение от протечек.

Ключевые функции и возможности/

1. Основное управление

• Долив воды: Управление соленоидным или другим клапаном для заполнения резервуара.
• Откачка воды: Управление насосом в дренажном приямке для удаления воды.

2. Контроль уровня
Работает с двумя типами датчиков:

• Кондуктометрические (емкостные) датчики: Измеряют уровень по электропроводности воды.
• Поплавковые (герконовые) датчики: Механические датчики с герметичным магнитным контактом (герконом).
• Контролируются 4 критических уровня:
• Уровень переполнения (Авария)
• Максимальный уровень (Остановка долива)
• Минимальный уровень (Запуск долива)
• Уровень "сухого хода" насоса (Авария, остановка откачки)

3. Расширенная защита от переполнения

• Контроль расходомера: Фиксирует факт неисправности (недозакрытия) клапана долива, если вода продолжает течь после команды на закрытие.
• Датчики протечки: Обнаруживают воду на полу вокруг резервуара.
• Таймер длительности долива: Если процесс наполнения превышает установленное время, срабатывает аварийная сигнализация.

4. Режимы работы по расписанию

• "Отложенный долив": Запрет на включение долива в заданные периоды времени (например, ночью или в часы пикового энергопотребления).
• "Принудительный долив": Гарантированное заполнение резервуара до максимума в заданное время (например, утром перед началом рабочего дня).

5. Аварийная сигнализация и выходы
Прибор имеет беспотенциальные релейные выходы (перекидные контакты) для подключения внешних устройств оповещения или управления. Сигналы тревоги формируются для:

• "Сухого хода" насоса
• Переполнения емкости
• Общей "Аварии", которая включает в себя:

        - Неисправность датчиков уровня

        - Недозакрытие клапана (по данным расходомера)

        - Срабатывание датчиков протечки

        - Превышение времени долива

Объекты управления (Выходные устройства)

• Клапан долива воды
• Насос дренажного приямка
• Насос фильтровальной установки
• Сирены, лампы, световые табло аварийной сигнализации
• Системы диспетчеризации (через релейные сигналы)

Источники данных (Входные датчики)

• Кондуктометрические датчики уровня (4 электрода)
• Поплавковые (герконовые) датчики уровня (4 датчика)
• Датчики протечки воды (1 или более)
• Расходомер воды (импульсный или токовый выход)

Вывод
Этот прибор представляет собой комплексное решение для ответственных систем водоподготовки, водоснабжения и дренажа. Он сочетает в себе классические функции реле уровня с современными алгоритмами защиты и возможностями программирования расписания, что делает его подходящим для использования в умных зданиях, на промышленных объектах и в системах автономного водоснабжения
