Устройство водонагревателя

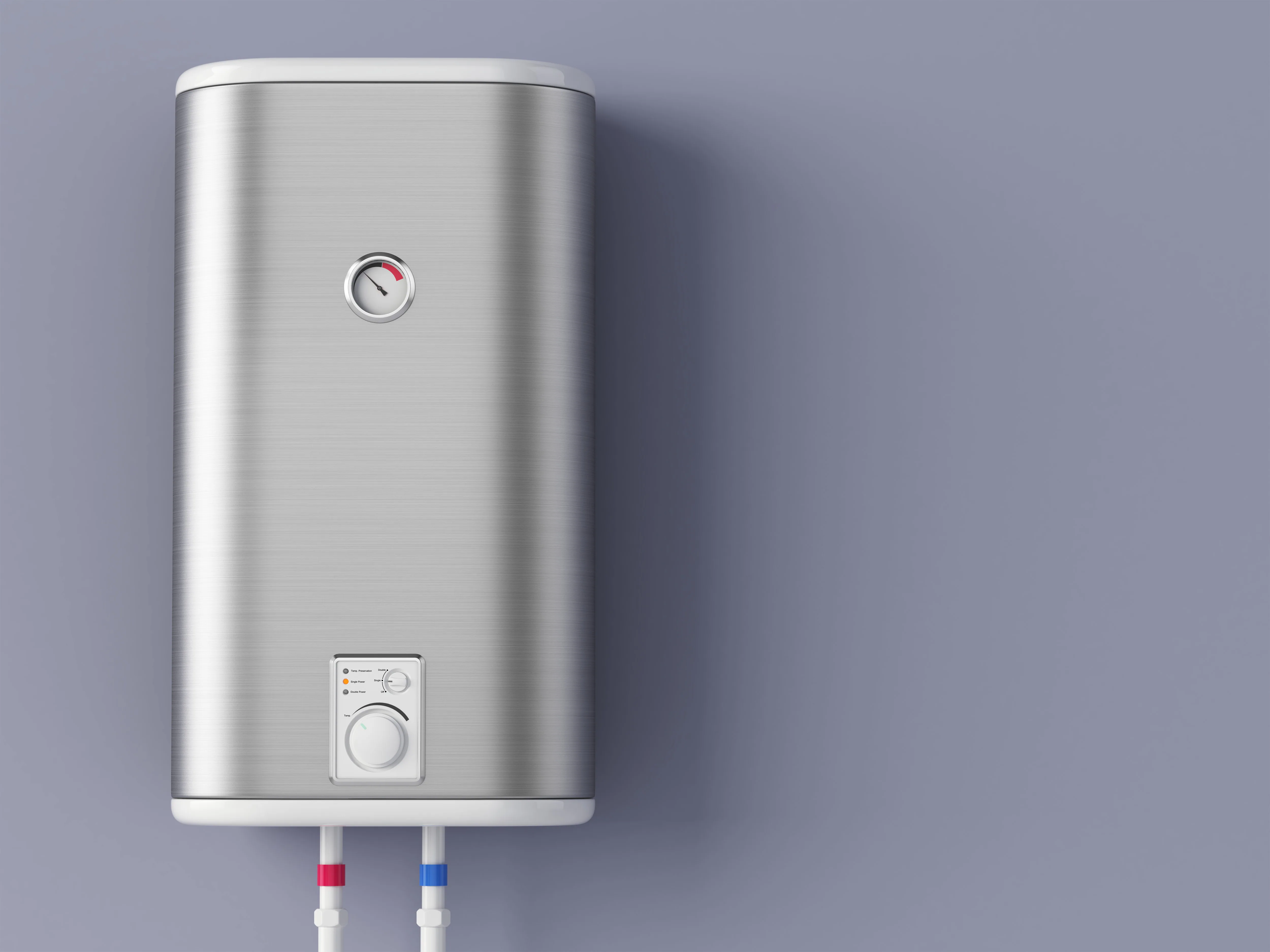

Накопительный водонагреватель представляет собой автономный прибор, способный обеспечить горячей водой жилые или производственные помещения. Он будет полезен там, где нет возможности подключиться к центральной сети горячего водоснабжения.

Устройство водонагревателя достаточно простое

Поэтому его несложно эксплуатировать и обслуживать. Приборы подобного типа ещё называют бойлером. Но всё это одни и те же ёмкости определённого объёма, способные самостоятельно или косвенно поддерживать в накопителе постоянную температуру воды.

Как работает водонагреватель

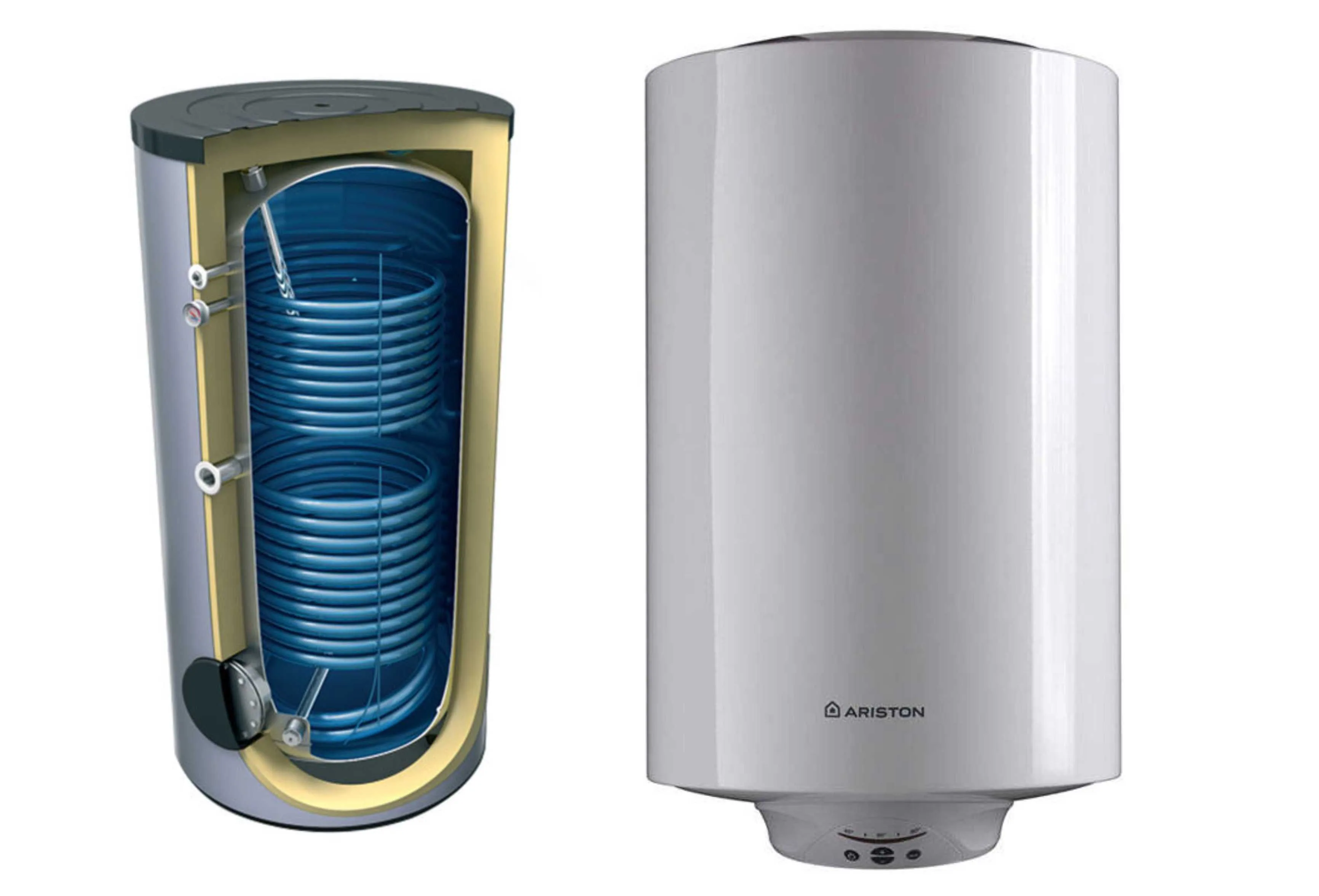

Чтобы разобраться с принципом работы бойлера, необходимо понять, как он устроен. В первую очередь нужно указать, что устройство нагревателя зависит от способа передачи тепла воде. Таким образом, бойлер может быть прямого нагрева, а так же косвенного, то есть теплоноситель забирается из котла отопления или центральной системы отопления и, проходя по внутренним трубам ёмкости нагревателя, отдаёт тепло воде.

Так же устройство нагревателя зависит от типа используемой энергии. Это может быть электричество или газ. Но, встречаются и комбинированные конструкции.

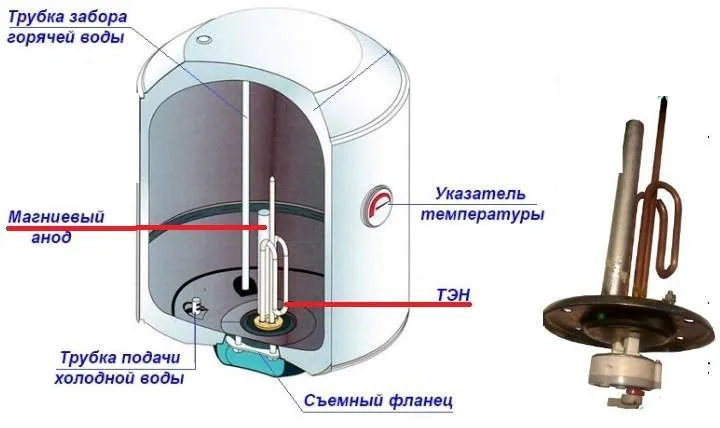

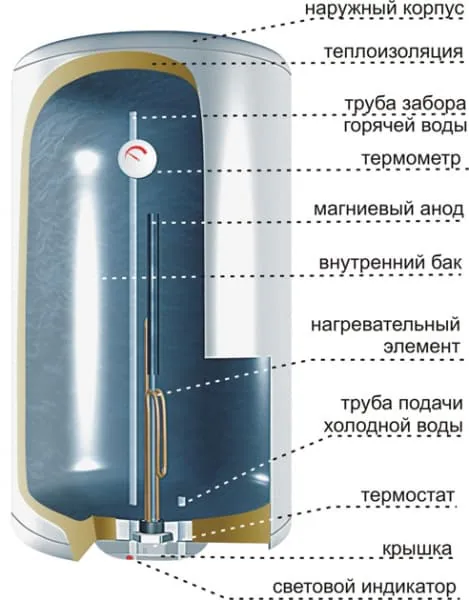

Если рассматривать бытовые приборы, то наибольшей популярностью пользуются электрические бойлеры. Элементами их конструкции являются:

внутренний бак, представляющий собой ёмкость, в которой содержится определённый объём воды;
внешний корпус, защищающий внутренние элементы прибора от механических повреждений и обеспечивающий надёжность теплоизоляции;
теплоизоляция, синтетический материал, удерживающий тепло внутри бака;
фитинг забора холодной воды, обеспечивающий постоянное давление жидкости и её наличие в баке;
фитинг подачи горячей воды, к которому подключается система отбора жидкости и её распределение по потребителям;
нагревательный элемент (тэн);
термостат или регулятор температуры нагрева жидкости;
блок управления всеми процессами, протекающими в приборе;
магниевый анод, уменьшающий вредное воздействие электрохимических процессов на внутренние элементы устройства.

В каталоге интернет-магазина «АкваПоинт» представлены бойлеры различных моделей по доступной цене. Устройство водонагревателя влияет на срок его эксплуатации.

Но, в своём большинстве такие приборы служат очень долго, если соблюдать элементарные правила их обслуживания.

1. Корпус

В первую очередь корпус нагревателя воды заключает в себе все внутренние части прибора. Поэтому он повторяет форму накопительного бака. Между корпусом и баком расположена теплоизоляция. Корпус изготавливается из металла или специального полимера. Как правило, устройство водонагревателя не зависит от особенностей корпуса, который бывает цилиндрическим или плоским.

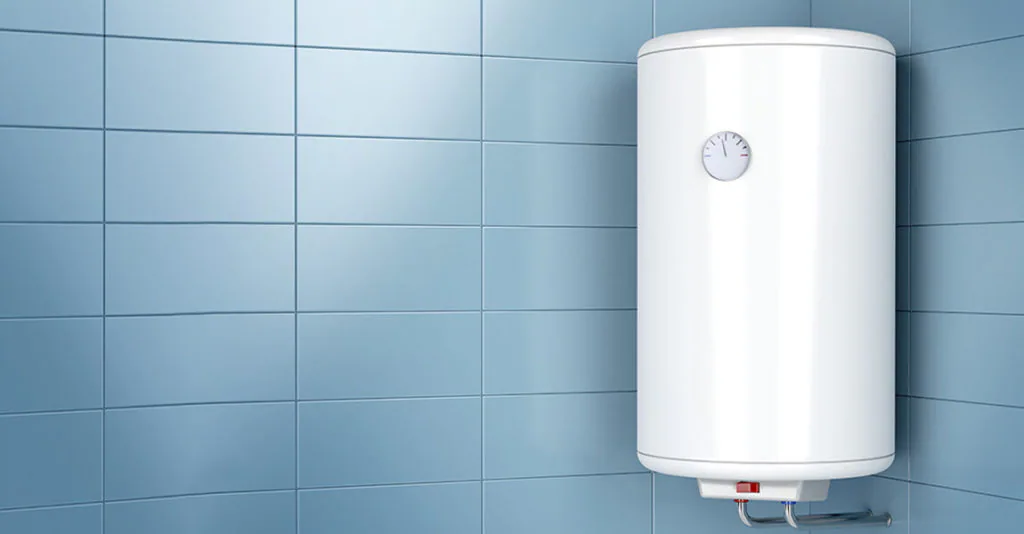

Корпус может фиксироваться в двух плоскостях, вертикальной или горизонтальной. Первый вариант более востребован в бытовых помещениях, так как вертикальные приборы не занимают много полезной площади. Второй тип бойлеров используется там, где есть достаточно пространства.

2. Теплоизоляция

Чаще всего теплоизоляция представлена полиуретаном, который заполняет всё пространство между накопительным баком и внешним корпусом. Этот материал отлично удерживает тепло и стоит недорого.

От толщины слоя теплоизоляции зависит, как долго будет удерживаться тепло нагретой жидкости. Стандартный слой вспененного полиуретана не может быть меньше 3-х см. Качество теплоизоляции напрямую влияет на расход электроэнергии. Поэтому устройство нагревателя по данному показателю очень важно.

3. Накопительный бак

Именно в ёмкости этого вида вода нагревается нагревательным элементом. Бак должен характеризоваться прочностью, устойчивостью к коррозии и герметичностью. Чтобы бак как можно дольше сохранял свои качества, его необходимо защищать от перегрузок в виде механических воздействий и перепадов давления воды в сети холодного водоснабжения.

Бак изготавливают из стали сварным способом. Внутреннюю поверхность металла покрывают составом, препятствующим образованию коррозии.

Это может быть:
А) Эмаль.
Б) Композитный материал.
В) Медь.
Г) Стеклокерамика.

В зависимости от назначения бойлера, бак может быть объёмом от 10 до 500 литров. В быту наиболее популярные модели с баком объёмом до 150 литров. Ёмкость накопителя воды выбирают с учётом количества человек, проживающих в доме или квартире.

Устройство водонагревателя может предусматривать бак, изготовленный из нержавеющей стали. Это наиболее надёжные конструкции, но более дорогие и массивные.

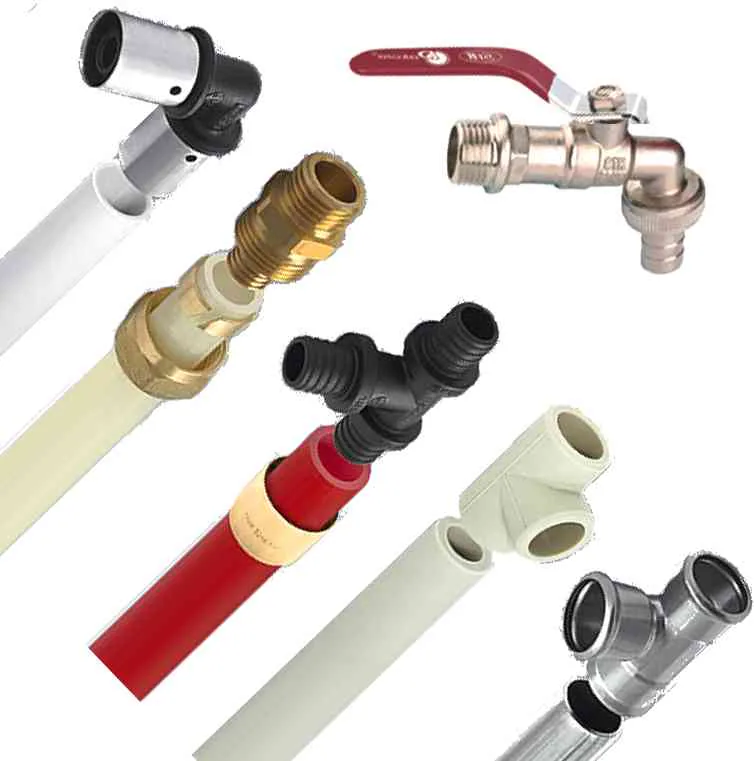

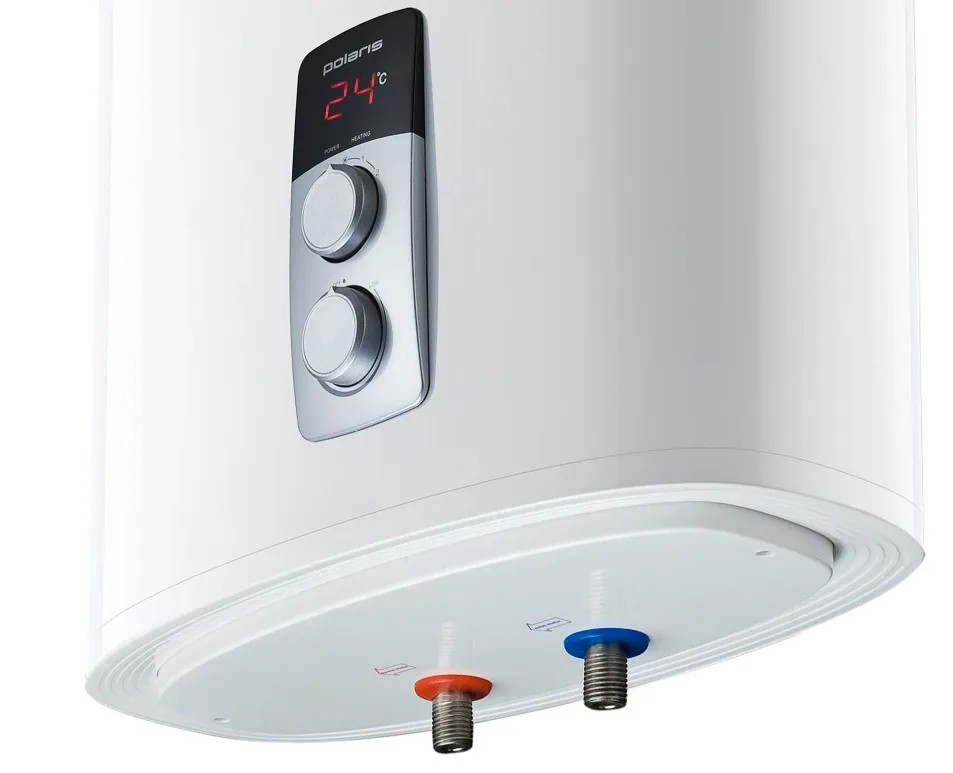

4. Фитинги на холодную и горячую воду

Если рассматривать вопрос, как работает бойлер, то нельзя не сказать о таких, вроде простых, но важных для его функционирования элементах, как фитинги подачи холодной и горячей воды. Они расположены в нижней части прибора. Только фитинг горячей воды подсоединён к трубке, уходящей в верхнюю часть накопительного бака, где находится самый горячий слой воды.

Если выкрутить фитинг горячей воды из корпуса бака, жидкость не будет выливаться. Аналогичная ситуация наблюдается и с фитингом холодной воды, так как течению жидкости будет препятствовать обратный клапан. Поэтому в баке установлено специальное устройство для слива жидкости.

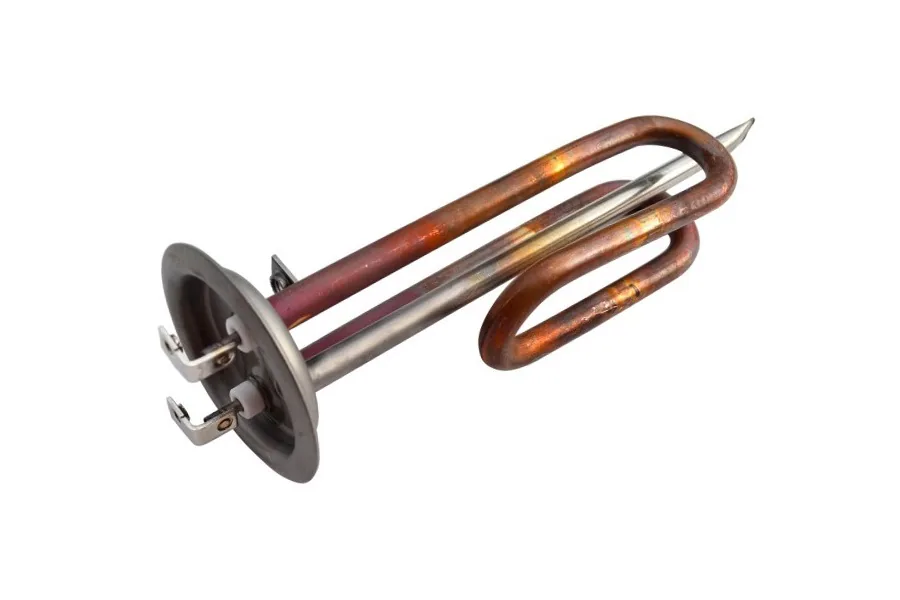

5. Нагревательный элемент

Устройство водонагревателя нельзя рассматривать без самой важной его части, нагревательного элемента, представленного ТЭНом, который представляет собой трубку с нитью накала, заполненную керамическим наполнителем. Отдельные конструкции, как правило, большого объёма, могут комплектоваться несколькими ТЭНами.

Нагревательный элемент может быть «сухим» или «мокрым». Последние наиболее просто устроены и имеют небольшую стоимость. Они погружены в воду. Однако в случае замыкания, электричество пробивает воду и представляет собой опасность для человека. Хотя такие случаи достаточно редкие.

В «сухом» ТЭНе нагревательный элемент защищён керамикой или маслом. Во втором случае нагреватель более эффективен, но его стоимость выше, чем у керамического устройства.

6. Магниевый анод

Данное устройство представляет собой трубку, изготовленную из активного магния. Он более эффективен для осаждения оксида кремния, выпадающего в виде осадка из воды, что увеличивает срок службы ТЭНа.

Таким образом, магниевый анод разрушаясь, предотвращает образование накипи в баке. Он участвует в электролитическом процессе. Устройство водонагревателя такого типа предусматривает наличие «мокрого» ТЭНа и бака, изготовленного из нержавеющей стали.

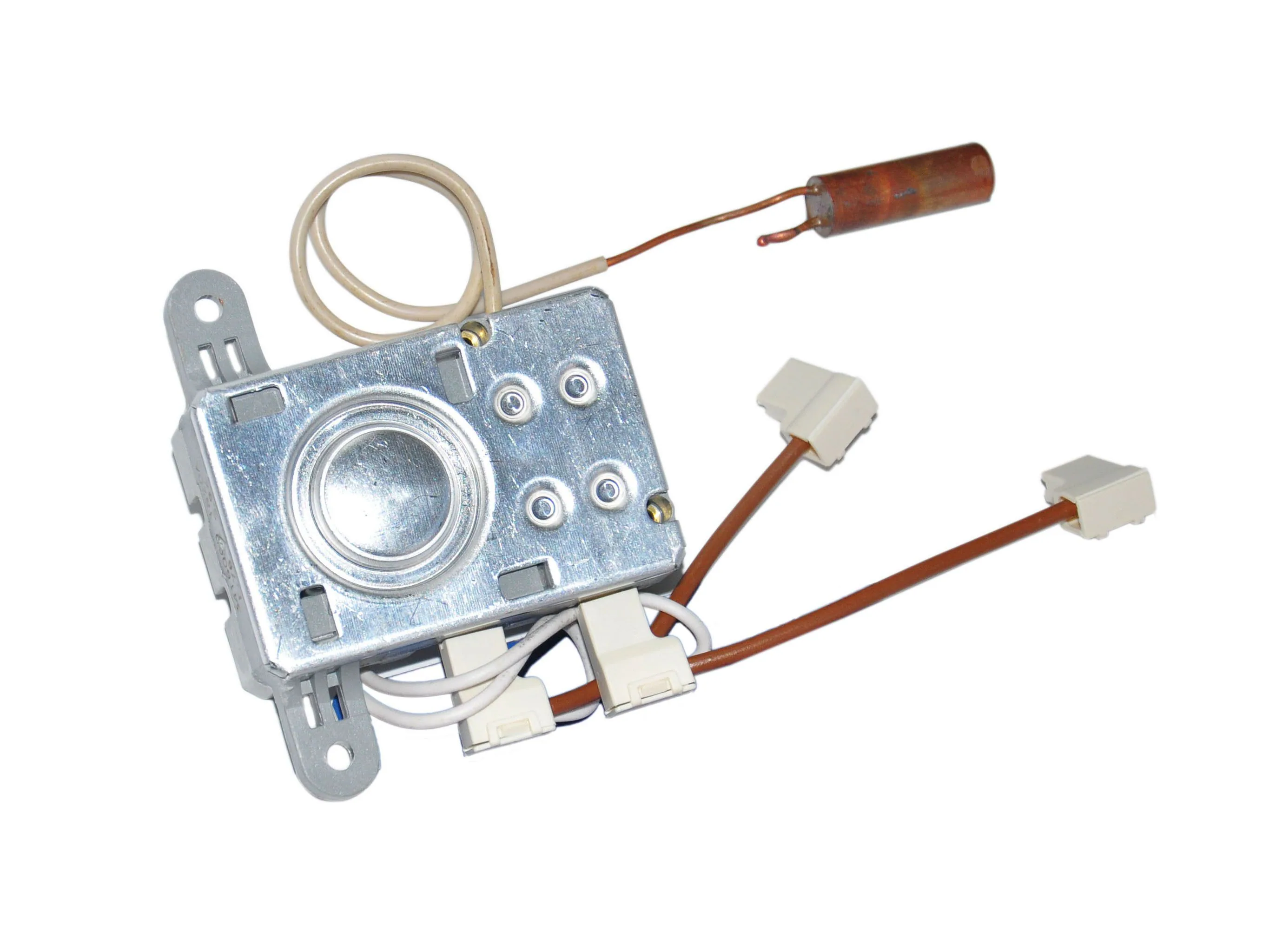

7. Термостат

Функция этого элемента заключается в отключении подачи электроэнергии к нагревательному элементу в случае достижения температуры жидкости установленного предала. Термостат может быть механическим, в котором установлены контакты в виде биметаллических пластин, или электронным, в которых установлен терморезистор, реагирующий на изменение температуры окружающей среды.

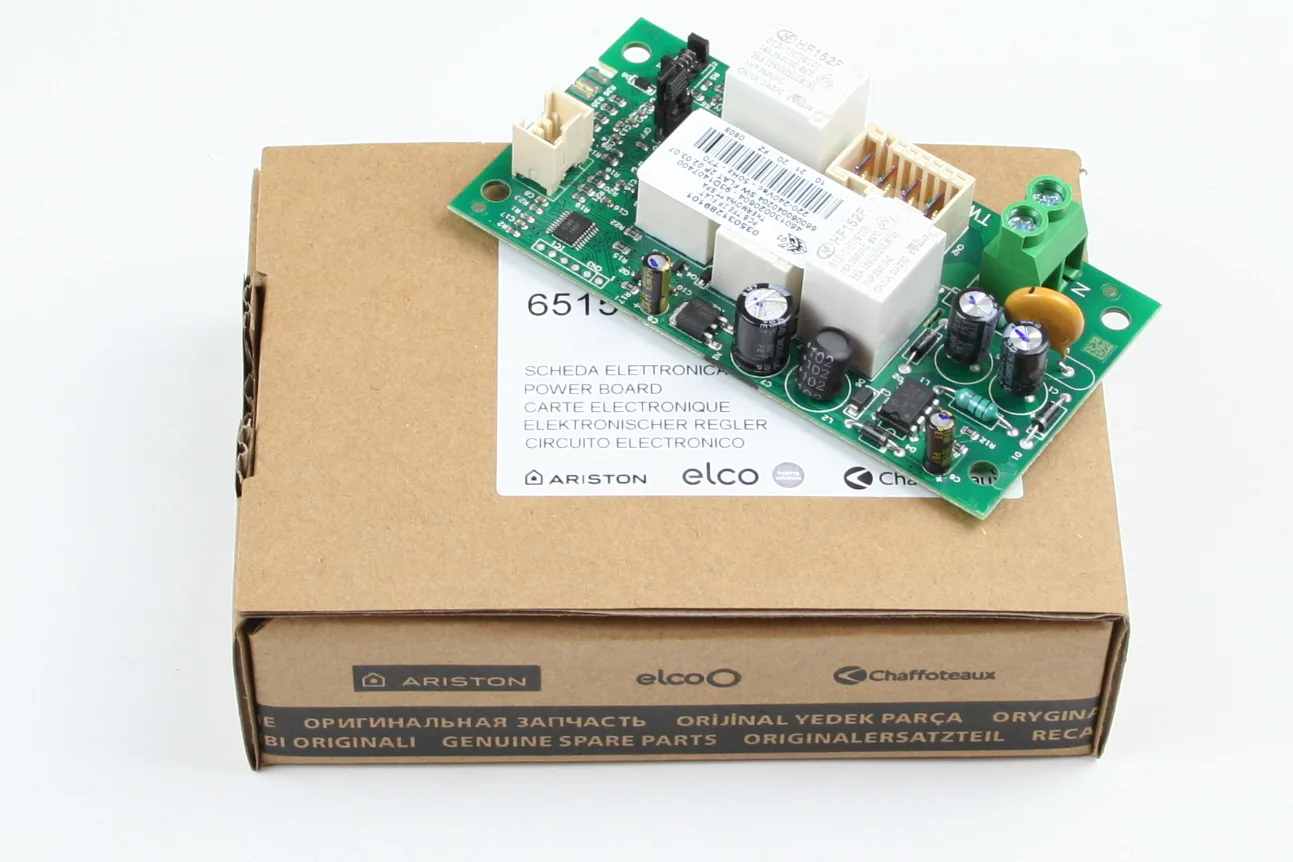

8. Блок управления

Устанавливается в нижней части корпуса и представлен кнопочным модулем или сенсорной системой управления. Указатель температуры воды выполнен стрелочным прибором или электронным устройством. Блок управления позволяет регулировать температуру нагрева воды в необходимых пределах.

Устройство водонагревателя некоторых моделей предусматривает возможность дистанционного управления, а так же, программирования уровня нагрева жидкости на определённые сутки или неделю.

Принцип действия

Бойлер, установленный по всем правилам, работает следующим образом:

при открытии крана подачи горячей воды происходи забор жидкости верхнего слоя;
давление воды в баке снижается и когда станет меньше давления воды в подающем фитинге. В это время открывается обратный клапан и происходит наполнение бака холодной водой;
рассекатель препятствует смешиванию холодной и горячей воды;
как только температура воды опускается ниже установленной регулятором, включается ТЭН и нагревает жидкость;
давление воды восстанавливается и обратный клапан закрывается.

Данное положение бойлера остаётся неизменным, пока вода в баке опять не станет расходоваться или не остынет.

Где купить водонагреватель?

Устройство водонагревателя необходимо знать для того, чтобы понимать принцип его работы и правильно эксплуатировать. При выборе бойлера руководствуйтесь следующей схемой:

определите, какой объём накопительного бака вам нужен;
рассмотрите мощность прибора, соотнося её с вашими потребностями и возможностями электропроводки помещения;
выберите тип конструкции, вертикальную или горизонтальную;
рассмотрите варианты блока управления: механическое, электронное;
рассмотрите варианты выбора ТЭНа: «мокрый» или «сухой»;
определитесь с максимальной стоимостью водонагревателя.

Купить водонагреватель для дома или производственного помещения можно в интернет-магазине «АкваПоинт». Выберите в каталоге нужную модель и оформите заказ. Если у вас возникнуть затруднения или вопросы, касающиеся устройства водонагревателя, обратитесь к нашим менеджерам по телефонам, указанным на сайте.

Правильно выбранная модель бойлера будет исправно служить много лет. Важно помнить, что самым слабой частью прибора является ТЭН. Поэтому он нуждается в периодическом обслуживании и в случае необходимости, замены. Поменять нагревательный элемент можно самостоятельно. Но, если вы хотите исключить вероятность неисправности, лучше обратиться к мастеру.
