Роль расширительного бака в системе отопления: функции и преимущества

Расширительный бак является неотъемлемой частью системы отопления, обеспечивая контроль за ее корректной работой. Перед установкой отопительного оборудования необходимо изучить доступные на рынке варианты и правильно рассчитать систему под особенности Вашего дома.

Функция расширительной емкости

Все знают, что твердые тела расширяются при нагреве, а жидкость и газ увеличивают свой объем. В отличие от газа, вода не может быть сжата. Когда вода нагревается в закрытом сосуде, давление внутри увеличивается из-за отсутствия места для расширения, что может привести к разрыву сосуда. Эти процессы происходят в системах отопления с жидкостью.
Расширение воды в зависимости от температуры оценивается нелинейным коэффициентом, который показывает, во сколько раз жидкость увеличивает свой объем при нагревании на один градус.
Вода в отопительной системе дома может нагреться до 70 градусов Цельсия, что приводит к расширению ее объема. Без установленного расширительного бака давление в системе значительно возрастает, и избыточная вода нуждается в выходе. Чаще всего утечка происходит из уязвимых участков контура, таких как трубопроводы или отопительные трубы. Для предотвращения негативных последствий рекомендуется установка предохранительного клапана, который позволяет сбрасывать излишек горячей воды.

Однако, достичь оптимальной работы отопительной системы в доме может быть затруднительно из-за некоторых факторов. При охлаждении жидкости ее объем возвращается к прежнему состоянию, а вместо горячей воды в трубах образуется воздушная пробка. Это является одной из основных проблем всех отопительных контуров, так как препятствует нормальному циркулированию жидкости в системе. Для устранения воздушных пробок требуется спустить воздушную массу из радиаторов. Установка предохранительного клапана может потребовать постоянного долива воды в систему, что неудобно и неэкономично. Перегрев вновь поступающей воды также требует значительного времени. Гораздо эффективнее нагревать воду, поступающую в котел из отопительной системы.

Установка расширительного резервуара является ключевым шагом для обеспечения надлежащего функционирования системы отопления в доме. Существует множество вариантов расширительных баков, отличающихся по размеру и форме. Для определения необходимого типа резервуара следует провести расчеты. При выборе подходящего устройства также важно учитывать тип установленной системы отопления. Резервуары могут иметь различные формы, включая таблетчатую и цилиндрическую. Разнообразие внешнего исполнения позволяет выбрать оптимальное решение для Ваших потребностей.

Бак открытого типа;

Закрытый бак с встроенной мембраной;
Резервуары закрытого типа без встроенной мембраны; но специалисты рекомендуют избегать этого типа баков в домашних системах.

Открытый бак в системе отопления дома располагается так, что не изолирован от окружающей среды, хотя сама система имеет замкнутую конструкцию. Это означает, что система не герметична и не создает условий для избыточного давления. Для монтажа расширительного сосуда открытой системы отопления необходимо размещать его на самой верхней точке отопительного контура. Установка резервуара в другом месте может привести к ситуации взаимодействия сосудов, что приведет к нежелательному выливанию воды из резервуара.



Размещение расширительного бака в верхней части отопительной системы, характеризующееся открытой конструкцией, является эффективным способом удаления воздуха из контура. Важно отметить, что воздух находится в системе всегда, будь то растворенный в воде или образованный в результате химических реакций между водой и материалами, из которых изготовлены трубы и радиаторы отопления. Пренебрежение удалением воздуха из системы может привести к поломке одной или нескольких труб. Открытый бак предназначен для вывода газовых пузырьков из воды, циркулирующей в отопительной системе дома.
Другими словами, данный резервуар предназначен для выведения воздуха. Существуют различные типы таких баков с различными конструктивными особенностями. Открытый бак имеет простую конструкцию и определенный объем. На верхнюю часть бака устанавливается колпак с неплотной структурой, который защищает воду от попадания в нее посторонних предметов. Поскольку бак не герметичен, давление внутри него равно атмосферному давлению. Кроме того, может быть дополнен различными патрубками в зависимости от его конструкции.



Расширительный бак особености эксплутации

Для использования данных расширительных баков не требуется никаких специальных действий. Продукция изготовлена из нержавеющей стали, что обеспечивает защиту от коррозии. Кроме того, возможно изготовление баков по индивидуальным заказам клиентов. При изготовлении используют оцинкованную или нержавеющую листовую сталь.

Отмечается, что нет жестких требований к объему жидкости в расширительном баке открытого типа.
При увеличении температуры в системе отопления, важными параметрами для учета являются расширение жидкости, объем всей сети отопления в доме и температура в системе.

Для обеспечения эффективной работы отопительной системы рекомендуется использовать закрытый тип расширительного бака с мембраной. Этот тип бака пользуется популярностью из-за своих компактных размеров и удобства установки в любом участке отопительной системы. Обычно расширительные баки устанавливают на обратной магистрали, рядом с насосом, что считается оптимальным вариантом размещения.
В отличие от открытых резервуаров, закрытый бак является герметичной емкостью. Это позволяет контролировать давление в отопительной системе, не допуская его превышения определенных значений. Для обеспечения безопасной и эффективной работы всей системы отопления необходимо установить дополнительные приборы, включая предохранительный клапан, который срабатывает при приближении давления к критическому уровню, а также автоматический устройство для удаления возникшего воздуха из системы.

Манометр – это устройство, предназначенное для контроля уровня давления. Его установка обязательна в отопительной системе закрытого типа, чтобы обеспечить работу контура с соблюдением всех необходимых стандартов безопасности. Важные особенности работы закрытой емкости включают:
Герметичная закрытая емкость имеет две внутренние полости, разделенные податливой перегородкой. Одна из них предназначена для циркуляции жидкости в системе отопления, а вторая - для воздуха, поддерживаемого необходимым давлением.

Внешний вид закрытых емкостей напоминает красный цилиндр, что является стандартным для таких баков. Они могут быть установлены как вертикально, так и горизонтально. Корпус бака изготавливается методом штамповки и имеет сборную конструкцию. Внутренняя поверхность бака обрабатывается антикоррозийным составом для предотвращения коррозии.

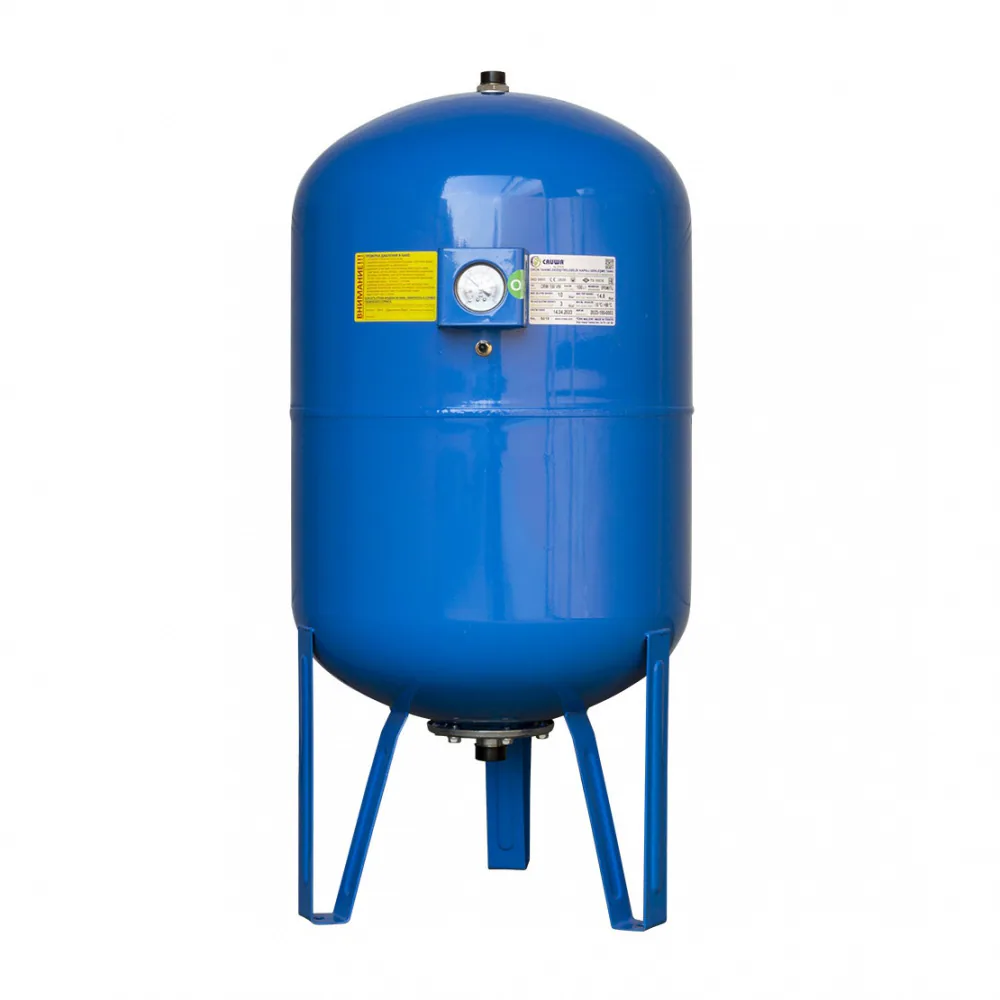

Расширительный бачок закрытого исполнения, предназначенный для установки в отопительную систему, всегда окрашен в красный цвет, чтобы исключить возможность его перепутать с емкостями, устанавливаемыми в водопроводной системе, именуемыми гидроаккумуляторами.

Расширительная отопительная емкость оснащена готовым резьбовым патрубком для удобного подключения оборудования, необходимого для правильной работы отопительной системы дома. Дополнительно на баке установлен ниппель, который используется для регулирования давления воздуха внутри емкости. Это позволяет поддерживать оптимальное давление, которое должно быть на 0.2 бара ниже давления в отопительном контуре дома.

Важно регулярно проверять давление в расширительном сосуде и в системе отопления в целом перед запуском. Основным и ключевым элементом расширительного бака закрытого типа является его мембрана, которая обеспечивает постоянное изменение объема двух отсеков в баке при работающей системе.

Перед включением отопительной системы, воздушная часть расширительного бака подвергается давлению, достигающему 1-1.5 атмосферы. Это давление действует на гибкую перегородку, заставляя ее смещаться в нижней части. Таким образом, объем водяного отсека остается минимальным. После заполнения отопительной системы жидкостью, давление в контуре достигает рабочего уровня. В результате увеличения давления на мембрану, воздушный отсек увеличивает свой объем, причем мембрана изменяет свою форму в верхней части.

При работе отопительного котла температура воды в системе отопления повышается за счет теплопередачи. Это приводит к расширению объема жидкости в системе. Избыточное давление жидкости направляется в расширительный резервуар, где газ под давлением увеличивает свою часть объема, компенсируя давление жидкости. Со временем температура воды в системе отопления снижается.

В процессе работы системы происходит сокращение объема воды в нижней части бака. Это обусловлено перемещением эластичной мембраны под действием воздушной массы в верхней части резервуара, что обеспечивает установление необходимого давления в системе. Гибкая перегородка настраивается таким образом, чтобы поддерживать баланс в отопительной системе и исключать возможные сбои в ее работе. При возникновении критических ситуаций включается предохранительный клапан для обеспечения безопасности системы.

Он считается важной частью системы безопасности. Иногда расширительный бачок уже оснащен этим клапаном на заводе.
Важно помнить, что правильно подобранная мощность отопительного оборудования и объем теплоносителя позволят обеспечить комфортное и эффективное отопление в вашем доме, а также сэкономить на расходах за энергию.

Итак, при выборе объема расширительного бака для системы отопления следует учитывать несколько основных параметров:
Объем воды в системе отопления : объем бака должен быть достаточным для компенсации изменений объема воды в системе при нагревании и охлаждении.

Максимальное давление в системе: расширительный бак должен быть способен вместить дополнительное количество воды при повышении давления в системе.

Температурные изменения: учтите температурные изменения в системе отопления , так как при нагревании вода расширяется, а при охлаждении сжимается.

Тип системы отопления : для закрытых систем отопления обычно рекомендуется использовать расширительный бак с мембраной, который предотвращает контакт воды с воздухом. Для открытых систем можно использовать бак без мембраны.

Совместимость с другими компонентами системы: убедитесь, что выбранный расширительный бак совместим с другими элементами системы отопления , такими как котел или насос.

Исходя из этих параметров, рекомендуется консультироваться с профессионалами в области отопления для определения оптимального объема расширительного бака для вашей конкретной системы.
